Réalisationd'une monture "C"

Voici la description pasà pas de et les images d'une adaptationMonture-C (pour permuter à volonté entre une adaptation 31.75mm(1"1/4, fournisseur Internet Irondack Video Astronomy , un objectif de video surveillance, de cinéma 16mm, photo avec un raccord (fournisseur InternetAVAastro) , un microscope , une loupe bino, etc.) pour lesQuickCam.

Materiel nécessaire:
- Bouchon tube PVC Diam 63mm
- Contre ecrou de plomberie 20/27
- Une plaque de circuit imprimé
- colle super glue
- colle à chaud (si possible avec pistolet)
- Un marqueur indélébile noir fin et à l'eau fin également.
- Pochette de clés Allen, tailles les plus petites formatanglosaxon (Facom). Utiles à bien d'autres choses aussi...
- Une perceuse et/ou un petit tour bricolé avec Une plaque dePVC pour faire bouchon.
- Un objectif C standard de video surveillance et/ou unadaptateur C-mount vers porte oculaire.
ET ... quelques heures de travail minutieux !

Montage de laversion 1 :
1) Percer un trou de 12mm bien centré dans le bouchonPVC de diamètre70mm.
2) Faire un orifice latéral dans le cylindre arrière et letarauder au pas photo (Weber métaux)
3) Centrer & coller à la super glue le contre écrou cotéextérieur.
4) Faire couler de la colle pour PVC rigide autour du contreécrou pour renforcer la liaison.
5) Découper le circuit imprimé support aux cotes indiquéesavec une scie fine. Faire 2 ou 4 entretoises de moins d'un cmcarré.
6) Percer les trous separés de 22.5mm où passeront les vis demaintien (1.3 à 1.4mm) et le trou central (diam. 6mm). Tarauderles trous avec les vis en forcant leur passage (délicat). Lisserle gros trou au forêt de 9mm des deux côtés.
7) Coller une couche ou deux d'entretoises suivant leur épaisseur(suivant les types d'objectifs C il peux y avoir de très légèresvariations de longueur focale).
8) Poser et centrer la plaquette coté cuivre vers l'extérieuren utilisant un objectif et soit en regardant par l'objectif soiten faisant un point au marqueur à l'eau bien au centre de lalentille arrière pour s'aider. Coller le CI support sur lesentretoises à la super glue.
9) Visser avec petites entretoises de caoutchouc le circuit de laQC apres dénudage complet ! Attention les fils d'alimentationssont fragiles au niveau du connecteur blanc. Faire des essais d'ajustementdu  foyer (uniquement pour le cas où l'on utilise desobjectifs) : si besoin faire sauter ou ajouter un couple d'entretoises.
10) Faire et fixer un bouchon avec un passage pour le fil avectrois vis ou du ruban adhésif.
14) C'est tout !

Montage de laversion semi-pro :
Monture C semi pro (!) pour les QC N&B et VC (USB& // bienque les circuits soient légèrement différents) :

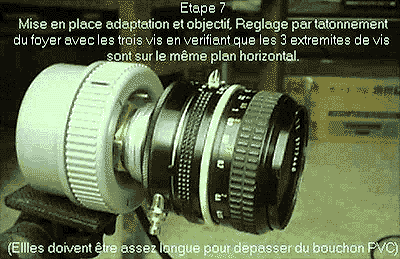

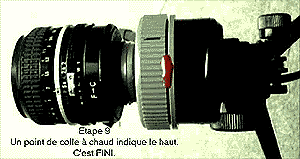

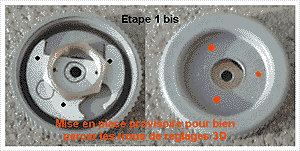

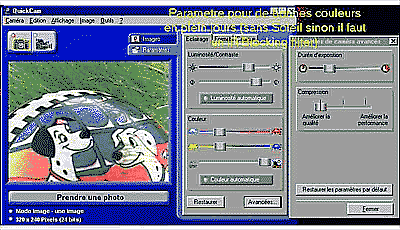

Les explications sont inclues dans les images.  C'est une réalisationplus longue mais plus précise que la première qui restecependant valable. La nouvelle version permet un positionnement 3Dprécis et ajustable à tout moment par trois écrous de laposition du capteur sur l'axe optique. Ainsi on peut s'adapterfacilement à des types de lentilles différentes. J'ai realisédes essais avec une optique video surveillance de 4mm donnant untrès grand champ, un objectif de vs de 16mm et un objectifNikkon de 50 mm qui me semble bien adapté pour l'eclipse.
