adaptation

L a seconde opération consiste àadapter la caméra sur notre lunette ou télescope. Voici unexemple dadaptation très simple, peu onéreux, qui permetde conserver la caméra dans son boîtier dorigine.

Récupérer des boîtes vides de pellicule 24x36 ; sans faire de publicité les boites FUJI seront mieux adaptées à notre montage car leur bouchon s'encastre idéalement sur la collerette de la caméra et le diamètre des boîtes est exactement de 31,7mm, donc idéal pour sinsérer dans un porte-oculaire de ce diamètre.
Découper au cutter (ou une aiguille chauffée à blanc) la partie centrale du bouchon de la boite de pellicule. Coller le bouchon sur la collerette de la caméra à la Super Glue.
Découper la boîte de pellicule à environ 5mm du fond. Conserver le fond de la boîte car il servira de bouchon pour notre caméra.
Monter le corps de la boîte sur le bouchon. Il peut être utile de boucher les ouïes de ventilation de la caméra à laide de sparadrap, afin déviter toute poussière sur le capteur.
Cest terminé, notre caméra est prête à être insérée dans le porte-oculaire de linstrument, la durée totale des opérations nayant pas excédé une heure, pour un coût pratiquement nul. Ce montage permet des prises de vue au foyer de linstrument ou à laide dune ou deux lentilles de Barlow.

Pour des prises de vue parprojection oculaire on pourra réaliser un montage permettant defixer une bague T universelle sur notre caméra. Il existe denombreuses possibilités, chacun trouvera la méthode qui luisemble la mieux adaptée à ses attentes.

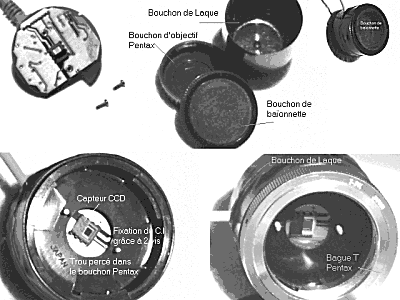

Une autre de mes camérasa été modifié différemment. Le montage suivant permet desprises de vue aussi bien grâce à des objectifs photo (Pentaxpour les miens), qu'à l'aide d'une bague T montée sur lalunette. Un bouchon d'objectif ainsi qu'un bouchon de baïonnettePentax ont été sacrifiés pour réaliser ce montage. Ce bouchonPentax est en plastique et moulé de la même baïonnette PK queles objectifs. Le circuit imprimé de la QuickCam est fixé surle bouchon Pentax percé, grâce aux 2 vis livrées d'origine.Pour protéger le montage de la poussière, un bouchon debouteille de Laque a été confisqué à Madame (!) pour la bonnecause. Le bouchon de baïonnette permet de protéger la matriceCCD de la poussière.
